1. Характеристики

Габаритные размеры: 4750 х. 2300 х. 2500 мм (ДхШхВ). Вес 2500 кг.

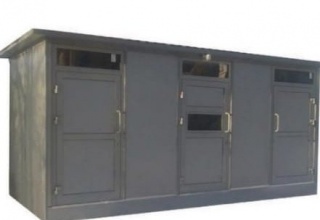

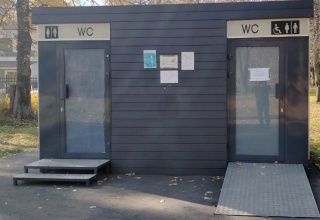

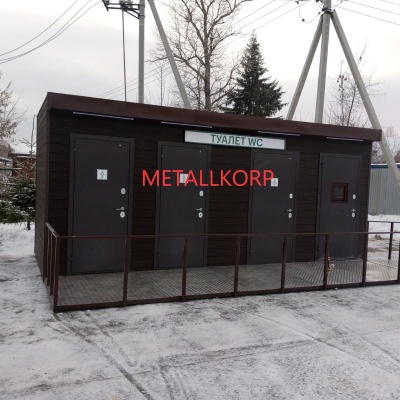

Санитарно-гигиенический комплекс имеет 3 отдельных помещения с независимыми входами (две туалетные кабины, одна из кабин оборудована под ММГН и техническое помещение). Конструкция комплекса обеспечивает возможность перемещения и транспортировки его, путём установки в верхней части рым-болтов.

2. Конструктивные решения, изделия и материалы несущих и ограждающих конструкций (несущие и ограждающие конструкции, перекрытия, перегородки, кровля).

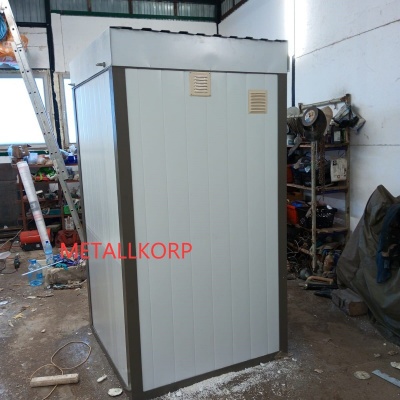

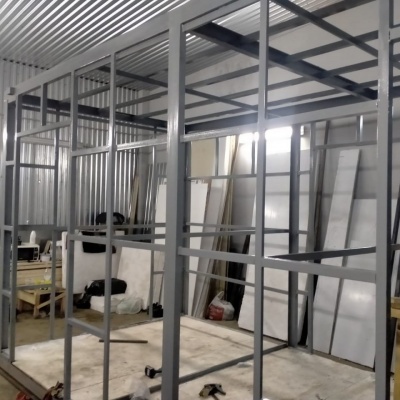

1. Каркас модуля изготавливается из швеллера 100мм, каркасные усиления - профильная труба 40мм. Для коррозионной защиты сварной каркас обработан антикоррозионной грунтовкой.

2. Пол: деревянная обрешетка, минвата, оцинкованный лист железа, пароизоляция, дно подшито оцинковкой. Покрытие – алюминиевый, рифленый лист “квинтет”.

3. Кровля: мало уклонная, односкатная. Деревянная обрешетка, минвата, оцинкованный лист железа, пароизоляция. Потолок - внутренняя отделка ПВХ панели белого цвета ширина 250мм. Крыша покрыта оцинкованным профлистом С8 с рифлением 0,7 мм.

4. Стены: деревянная обрешетка, минвата, оцинкованный лист железа, пароизляция, оцинковка, внутреннее покрытие – панели ПВХ шириной 250мм..

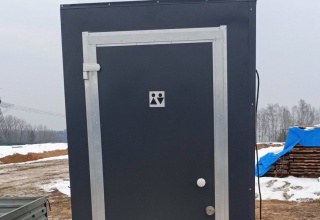

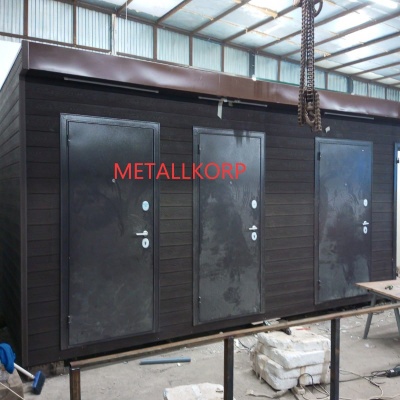

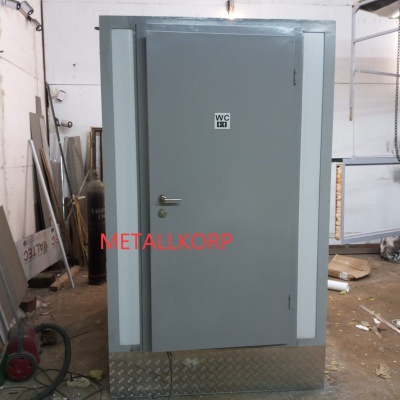

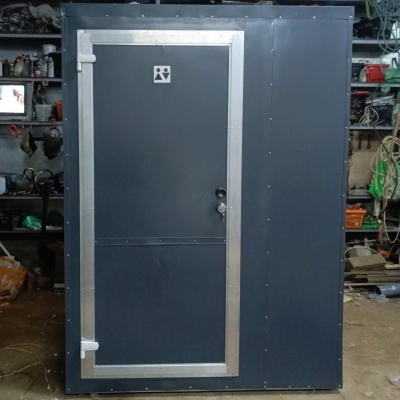

6. Дверь входная в отд. М/Ж – металлическая, двухлистовая 900x2000 мм. Оборудована механическим врезным замком с фиксацией из помещения, доводящим устройством, ручка алюминиевая. Дверь в техническое помещение — металлическая, двухлистовая 900x2000 мм. Дверь оборудована врезным замком с фиксацией из помещения, ручка алюминиевая.
Дверь входная в отд. ММГН – металлическая, двухлистовая 1000x2000 мм. Оборудована механическим врезным замком с фиксацией из помещения, доводящим устройством, ручка алюминиевая.

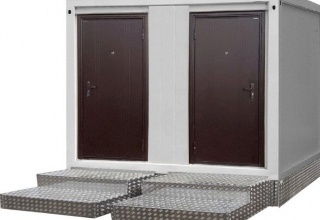

7. Ступени: туалет оборудован приставной ступенью (1шт.), которая устанавливается у левого отделения М/Ж. Каркас ступени изготовлен из профильной трубы 40х40мм. Площадка ступени изготовлены из алюминиевого листа 3 мм, с антискользящим рифлением.

3. Оборудование для МГН

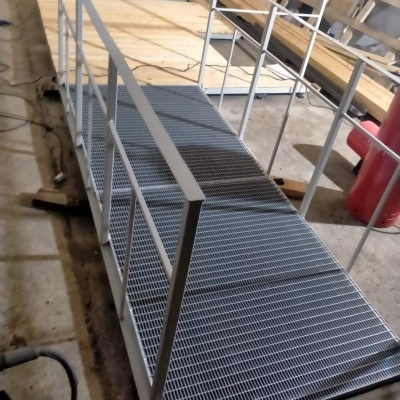

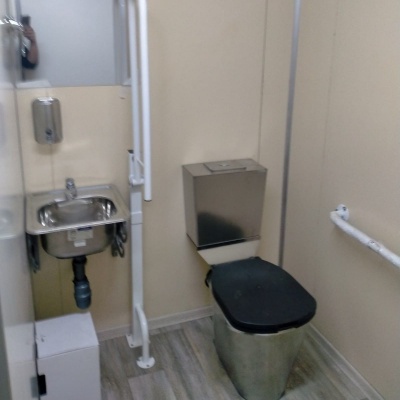

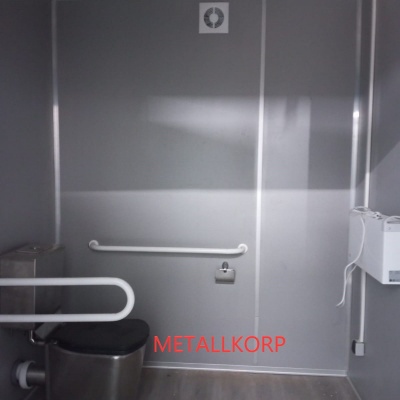

• для ММГН оборудуется откидным и стационарным поручнями (2 шт. на 1 отделение), пандусом с углом уклона не более 8 градусов (в соответствии с действующими санитарными нормами), пандус устанавливается у правого отделения для ММГН. Каркас пандуса изготовлен из профильной трубы 40х40мм, поручни пандуса изготовлены из трубы d-40мм. Все металлические части пандуса окрашены в коричневый цвет. Площадка пандуса изготовлена из алюминиевого листа 3 мм, с антискользящим рифлением «квинтет».

4.1 Электропроводка

Электропроводка в пользовательских и технических помещениях выполнена с использованием разъемов класса IP-54 для выключателей и розеток;

Освещение энергосберегающее, светодиодное. Количество светильников 1 штука на отделение. Электрический щит с вводным автоматом, системы водоснабжения и канализации защищены устройством защитного отключения УЗО, все электрические системы имеют индивидуальные защитные автоматы. Максимальная потребляемая мощность в зимний период 7,0кВт. Подвод электричества Заказчик осуществляет самостоятельно.

4.2 Система водоснабжения

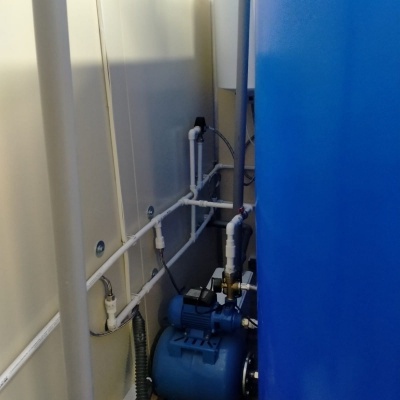

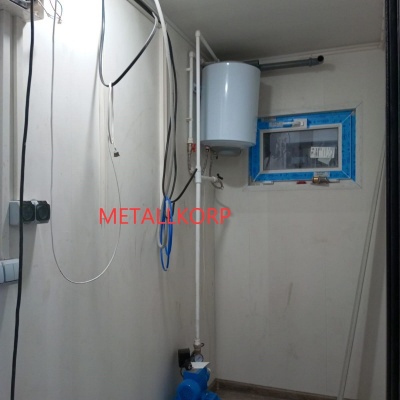

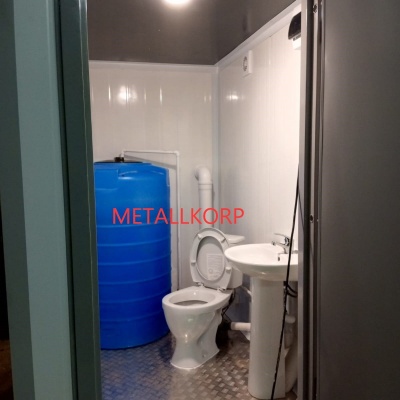

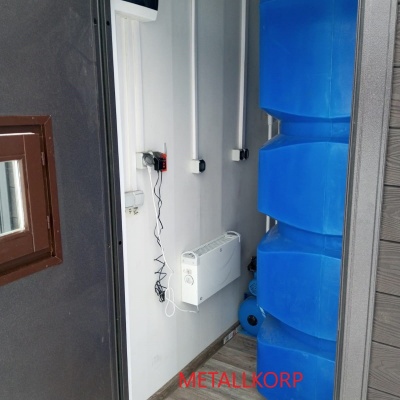

Водоснабжение: автономная, накопительный пластиковый бак 1000л. – 1 шт., насосная станция, водяной фильтр, внутренняя разводка труб диаметром 25мм. Водонагреватель 35л.– 1 шт.

4.3 Система канализации

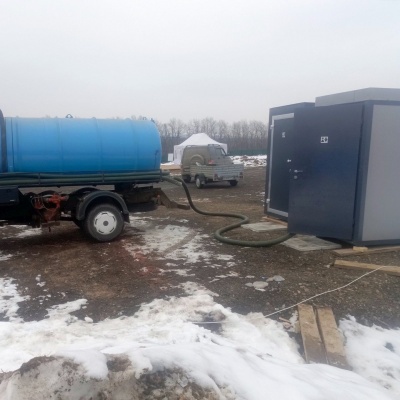

Канализация: автономная, накопительный пластиковый бак 1000л. – 1 шт., канализационная станция – 2 шт., внутренняя разводка труб диаметром 110мм.

4.4 Электричество,
отопление, вентиляция.

Безопасность: системы водоснабжения и канализации защищены устройством защитного отключения УЗО, все электрические системы имеют индивидуальные защитные автоматы.
Система обогрева туалетных кабин: электрические конвекторы 1,5 Квт на одно отделение.
Система вентиляции: все пользовательские помещения оборудованы осевыми вентиляторами.

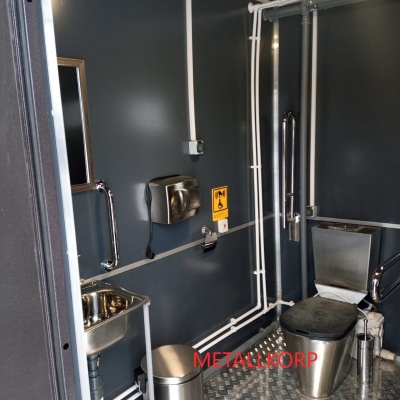

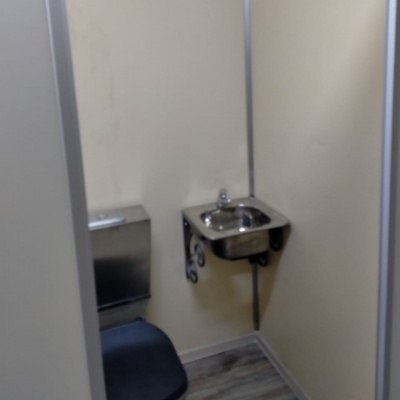

4.5 Внутреннее оснащение туалетных кабин на комплекс

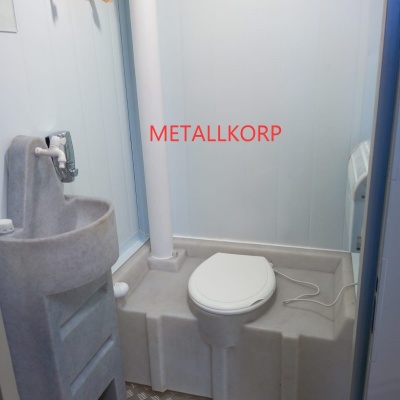

Внутреннее оснащение кабин:

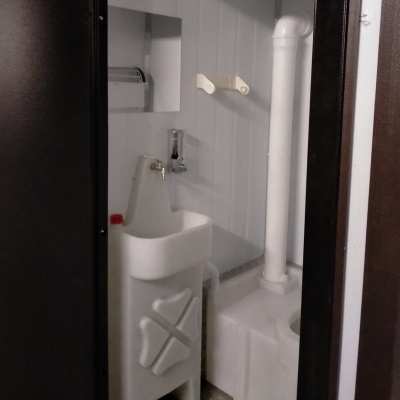

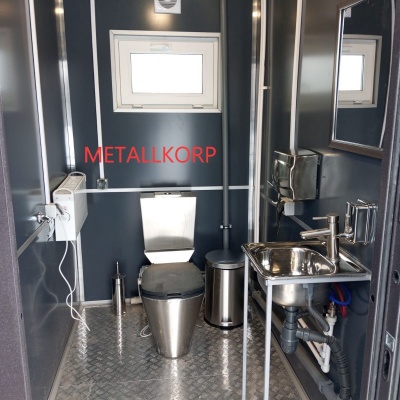

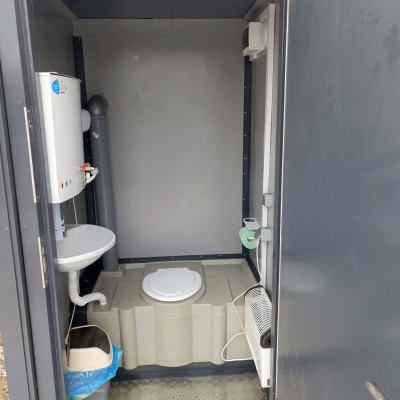

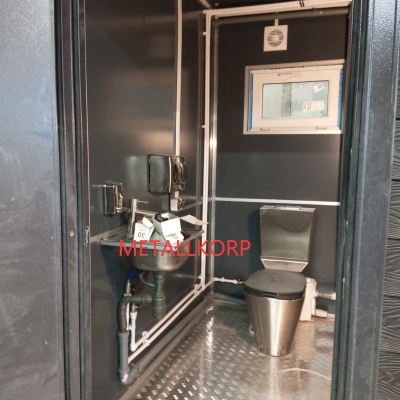

1. Унитаз антивандальный из нержавеющей стали – 2 шт. 2. Раковина антивандальная из нержавеющей стали – 2 шт. 3.Зеркало прямоугольное, антивандальное – 2 шт., ширина - 500 мм, высота – 500 мм. 4. Диспенсер для жидкого мыла, антивандальный, одной конструкции – 2 шт.;

5. Диспенсер для туалетной бумаги, антивандальный - 2 шт. 6. Смеситель механический, порционный – 2 шт. 7. Осевые вентиляторы – 3 шт.

4.6 Внешняя отделка

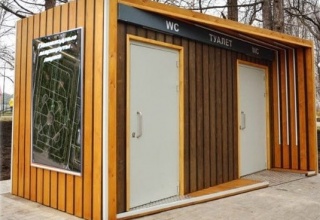

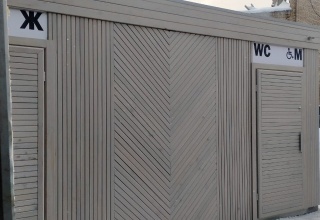

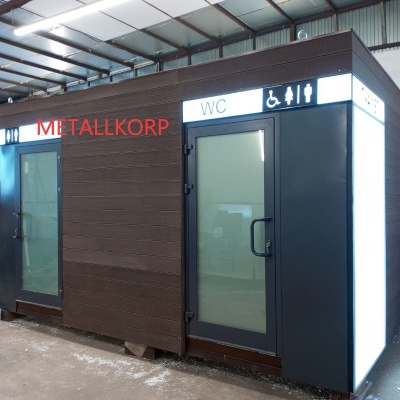

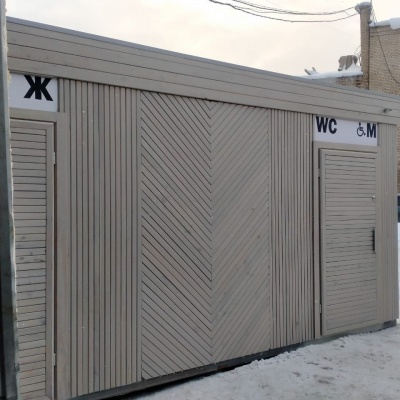

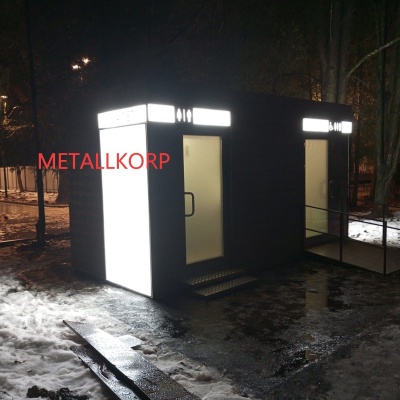

Внешняя отделка: Доска ДПК - цвет “Венге”. Над входными дверями установлены информационные лайтбоксы «Туалет» с пиктограммами, с автоматической подсветкой в темное время суток, размером (длина х. ширина) не менее: 1320х300 мм. На боковых фасадах модуля установлены рекламные лайтбоксы, размером (ширина х. высота) 1200х2050 мм, с автоматической подсветкой в темное время суток. ​​​​​​​
